낙석방지망
Protection Net For Falling Stone
완벽한 방호, 안전한 도로 환경
낙석방지망은 고속도로, 국도, 지방도 등 도로 개설 시 암깍기 비탈면이 우수 등으로 인하여 붕괴되거나 낙석이 예상되는 개소에 설치합니다.
인위적인 방지망을 설치하여 교통사고와 위험요인을 사전에 완벽하게 차단함을 목적으로 하는 필수 안전 구조물입니다.
고정(씌우기, 비포켓)식 낙석방지망은 와이어로프의 각 교점마다 앙카를 설치하는 공법을 사용하며, 현장 여건을 감안하여 와이어로프 간격 및 앙카 길이를 맞춤 설계합니다.
P.V.C 피복철선
Polyvinyl Chloride Coated Color Steel Wires
피복선은 심선의 동심원상에 피복재를 압출하여 제조하며 심선과 피복재는 접착제를 사용하거나 기타의 가공방법에 의하여 용이하게 박리하지 않도록 해야한다.
종류 및 기호
| 종 류 | 기 호 | 적 요 | |
|---|---|---|---|
| 염화비닐피복 보통철선 | SWMV-B | KS D 3552(철선)의 보통철선에 염화비닐 피복 | |
| 염화비닐피복 어니일링철선 | SWMV-A | KS D 3552의 어니일링철선 염화비닐 피복 | |
| 염화비닐피복 아연도철선(S) |
2종 | SWMV-GS2 | KS D 3552의 아연도금철선 2종에 염화비닐 피복 |
| 3종 | SWMV-GS3 | KS D 3552의 아연도금철선 3종에 염화비닐 피복 | |
| 4종 | SWMV-GS4 | KS D 3552의 아연도금철선 4종에 염화비닐 피복 | |
피복선 지름
(2.60mm, 3.20mm, 4.00mm, 5.00mm)
피복선 호칭, 지름, 심선 지름 허용차
(단위 mm)
| 호칭 | 피복선 지름과 심선 지름의 조합 |
피복선 지름의 허용차 | 심선 지름의 허용차 | |||
|---|---|---|---|---|---|---|
| 피복선 지름 | 심선 지름 | SWMV-B, SWMV-A SWMV-GS2, SWMV-GS3 |
SWMV-GS4 | SWMV-B, SWMV-A SWMV-GS2, SWMV-GS3 |
SWMV-GS4 | |
| 26-18 | 2.60 | 1.80 | ± 0.06 | ± 0.08 | ± 0.05 | ± 0.06 |
| 26-20 | 2.60 | 2.00 | ± 0.06 | ± 0.08 | ± 0.05 | ± 0.06 |
| 32-23 | 3.20 | 2.30 | ± 0.08 | ± 0.08 | ± 0.06 | ± 0.08 |
| 32-26 | 3.20 | 2.60 | ± 0.08 | ± 0.08 | ± 0.06 | ± 0.08 |
| 40-32 | 4.00 | 3.20 | ± 0.08 | ± 0.10 | ± 0.08 | ± 0.08 |
| 50-40 | 5.00 | 4.00 | ± 0.10 | ± 0.10 | ± 0.08 | ± 0.10 |
※ 피복선 지름 2.60mm이며, 심선지름 2.00mm의 것 및 피복선 지름 3.20mm이며
심선 지름 2.60mm의 것은 주문자의 지정에 따른다.
능형철망
Chain Link Wire Netting 한국공업규격 KS D-7018(2002)
종류 및 기호
| 종 류 | 기 호 | 적 요 |
|---|---|---|
| 염화비닐피복선제 체인링크철망(V종) |
V-GS2 | KS D 7036(염화비닐피복철선)의 SWMV-GS2를 사용 |
| V-GS3 | KS D 7036의 SWMV-GS3을 사용 | |
| V-A | KS D 7036의 SWMV-A를 사용 | |
| V-B | KS D 7036의 SWMV-B를 사용 |
심선지름
(단위 mm)
| Z종, C종 | V종 | ||
|---|---|---|---|
| 심선지름 | 선지름 | 심선지름 | 비닐최소피복두께(참고) |
| 2.00 | 2.60 | 1.80 | 0.30 |
| 2.60 | 3.20 | 2.30 | 0.30 |
| 3.20 | 3.20 | 2.60 | 0.20 |
| 4.00 | 4.00 | 3.20 | 0.30 |
| 5.00 | 5.00 | 4.00 | 0.38 |
그물눈의 치수 및 허용차
| 치수(m/m) | 허용차(%) |
|---|---|
| 20, 25, 32, 40, 50, 56, 63, 75 | ±3 |
피복선 호칭, 지름, 심선 지름 허용차
(단위 mm)
| 선지름 \ 그물눈 | 20 | 25 | 32 | 40 | 50 | 56 | 63 | 75 |
|---|---|---|---|---|---|---|---|---|
| 2.00 | ● | ● | ● | ● | ● | ● | ||
| 2.60 | ○ | ○ | ○ | ○ | ● | ● | ● | |
| 3.20 | ○ | ○ | ○ | ○ | ● | ● | ● | |
| 4.00 | ○ | ○ | ○ | ○ | ● | ● | ||
| 5.00 | ○ | ○ | ● | ● |
※ ○표는 Z종, V종 및 C종에 적용한다. 다만, ●표는 Z종 및 C종 만으로 하고, V종에는 적용하지 않는다.

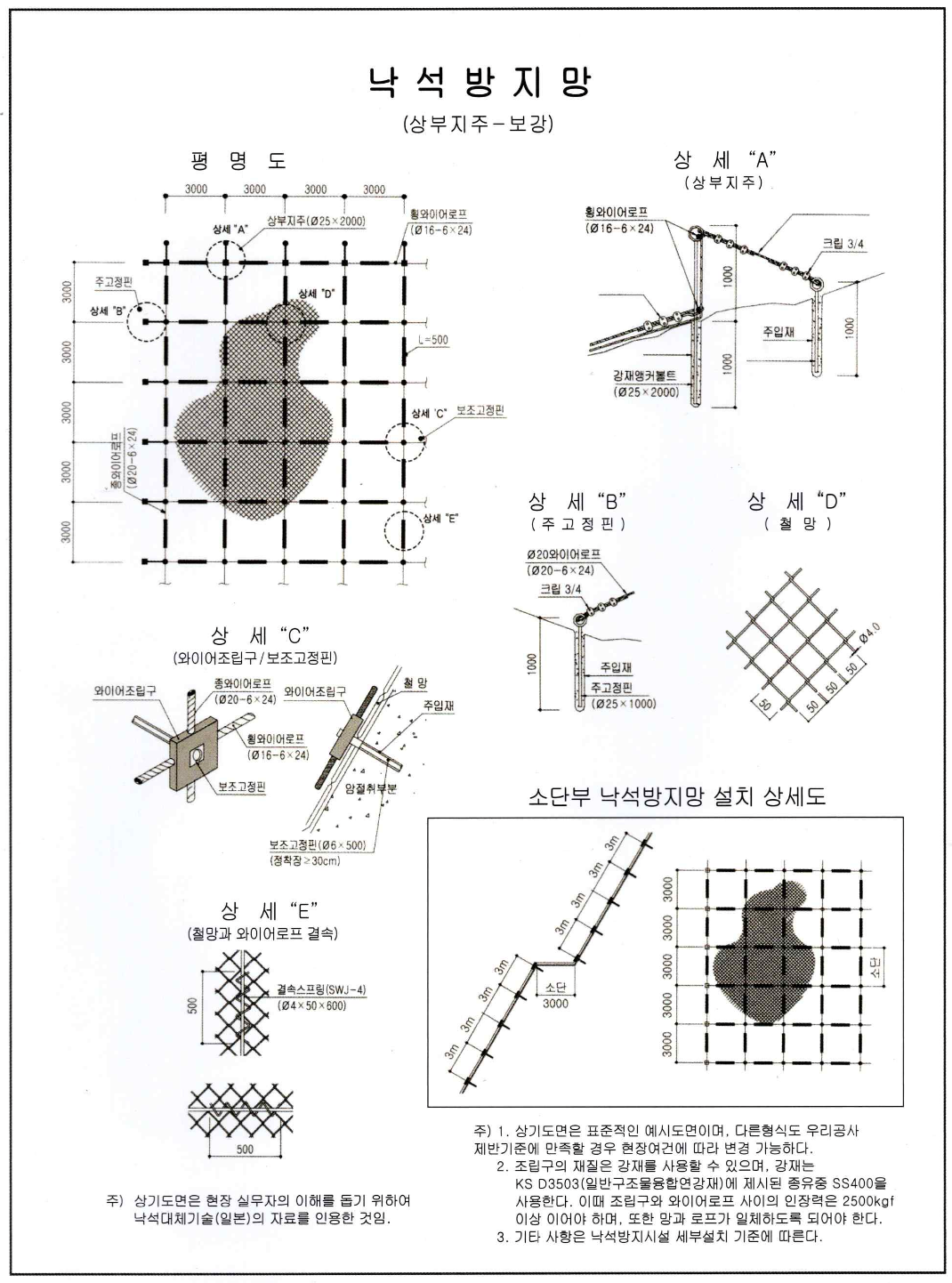

표준 설계 도면 (상부지주 보강형)
