낙석방지책
Guardfence For Falling Stone
튼튼한 방호벽, 완벽한 낙석 차단
낙석방지책은 고속도로, 국도, 지방도 등 도로 개설시 암깍기 비탈면이 우수 등으로 인하여 붕괴되거나 낙석이 예상되는 개소에 설치하여 교통사고와 위험 요인을 사전에 완벽하게 차단함을 목적으로 합니다.
U형 B/N 와이어 고정크립 방식을 적용하여 와이어로프를 감쌀 수 있는 U자형 볼트너트와 고정크립이 서로 단단히 결합됩니다.
와이어로프를 강하게 압박 및 고정시켜 주므로, 대형 낙석의 하중을 견뎌내는 가장 우수하고 강력한 내구성을 자랑하는 안전 시설물입니다.
주요 구성 및 제원 (낙석방지울타리 형식3 - 옹벽용 기준)
| 구분 | 상세 제원 |
|---|---|
| 철망 (Net) | 선경 Ø4.0 x 망목 50x50mm |
| 와이어로프 | 와이어로프 (Ø20-6x24, Ø23-6x24), 최상단 와이어 (Ø8) |
| 지주 (Posts) | 단부지주 (□175x175x5.0 아연도금), 중간지주 (H-200x100x5.5x8 아연도금) |
| 단부 고정장치 | Ø25 (SS400 재질), 클립 3/4 사용 |
| 고정 및 조립 부자재 | 와이어로프 간격유지장치, 와이어고정용 U형볼트, 결속 케이블 및 연결고리 |
| 콘크리트 기초 앵커 | 콘크리트기초 3종 (25m/m) 적용, D25 L=400 앵커 고정 |
능형철망 및 P.V.C 피복철선 규격
| 구분 | 한국공업규격 (KS) 기준 상세 규격 |
|---|---|
| 능형철망 종류 (KS D-7018) |
염화비닐피복철선제 체인링크철망 (V종) 기호 : V-GS2, V-GS3, V-A, V-B |
| 그물눈 치수 (KS D-7018) |
20, 25, 32, 40, 50, 56, 63, 75 mm (허용차 ±3%) |
| 피복선 종류 (KS D-7036) |
염화비닐피복 보통철선 (SWMV-B) 염화비닐피복 어니일링철선 (SWMV-A) 염화비닐피복 아연도철선 (SWMV-GS2, GS3, GS4) |
| 피복선 지름 (KS D-7036) |
2.60mm, 3.20mm, 4.00mm, 5.00mm |

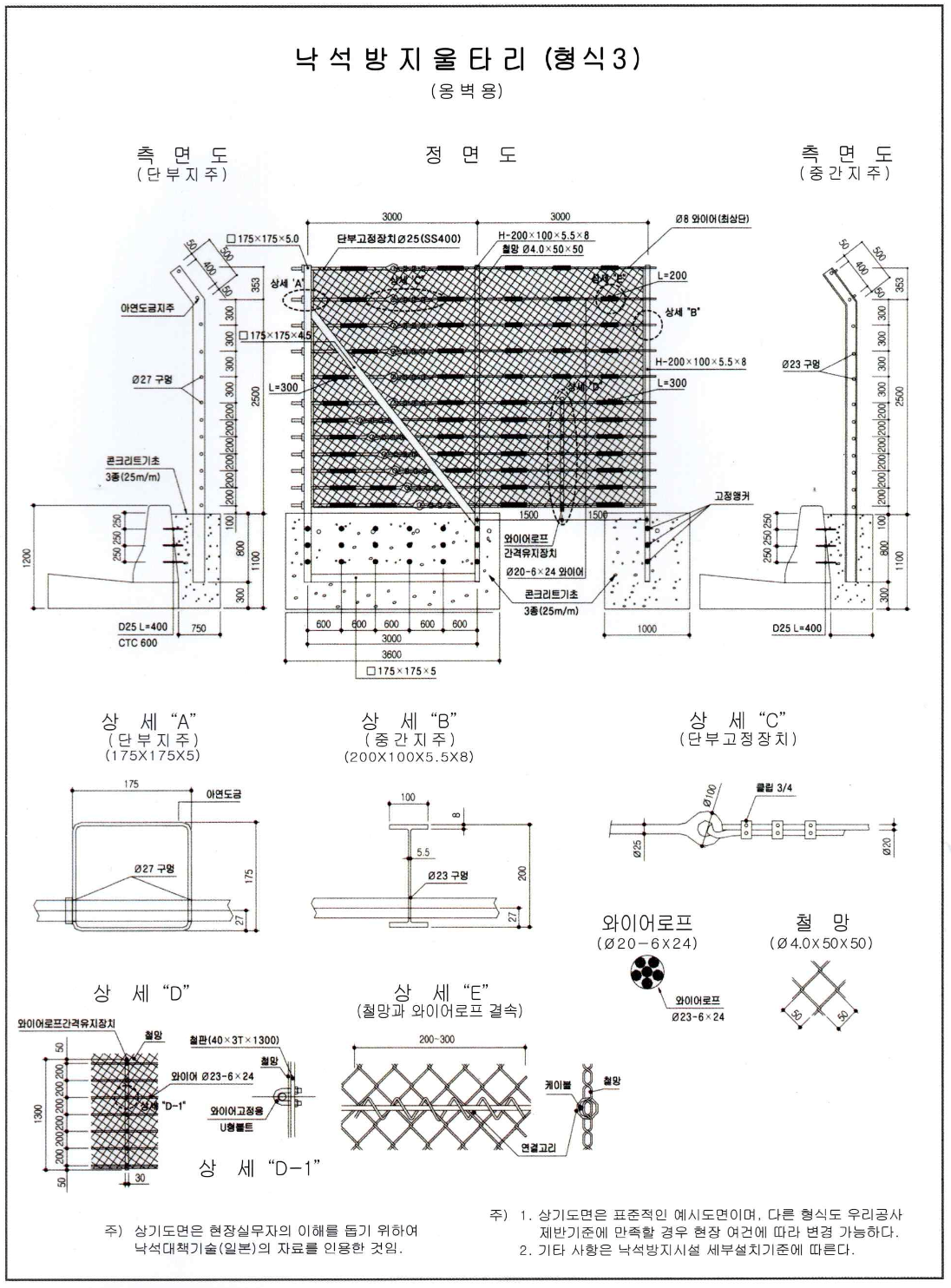

표준 설계 도면 (U형 B/N 와이어 고정크립 낙석방지책)
